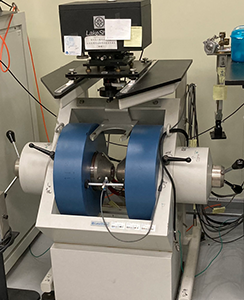

震動樣品磁化儀 Vibrating Sample Magnetometer (VSM)

【儀器管理員】吳鉦忠 / fish159753@gmail.com / 02-2789-8303

1. 儀器全名：震動樣品磁化儀 Vibrating Sample Magnetometer(VSM) (型號：Model 7400)
2. 儀器位置：中央研院物理所B1H室 →本室內儀器僅限物理所內部計畫;並不對外開放。
3. 儀器規格：
   • Features of the 7400 Series
   • 1 × 10^-7 emu noise floor at 10 s/pt
   • 7.5 × 10^-7 emu noise floor at 0.1 s/pt
   • High stability ±0.05% per day
   • Excellent reproducibility
   • Fields to > 2 T
   • Widest available temperature range Room temperature 300K
   • Vector, magnetoresistance, autorotation and Helmholtz coil options
4. 系統功能簡介：
   • VSM 來量測矯頑磁力(Hc)、殘磁厚度積(Mrt)、飽 和磁化量(Ms)、磁滯曲線之方形比(Squareness)性質分析等。
   • 此系統也可擴充不同的量測選擇如:AC磁化率訊號量測，比熱，超低磁場等量測。
   • VSM 之量測技術，於 1959 年開始發展，主要用於巨觀磁特性的量測。一般藉由 VSM 來量測矯頑磁力(Hc)、殘磁厚度積(Mrt)、飽和磁化量(Ms)、磁滯曲線之方形比(squareness)等性質。將試片固定於測試棒之上，並將測試棒與放大器 (loudspeaker)連接。在此必須確認試片處於兩電磁極之中心位置。開始測試時由放大器持續提供試片ㄧ固定頻率的震盪，並由電磁極提供外加磁場。由於外加磁場的增加，在試片上生成之磁矩也隨之增加。兩組感應線圈因試片之磁矩而產生電流。由於線圈上生成之感應電流與試片之磁矩呈正比關係，配合已知飽和磁矩之校正參考試片的使用，便可以得知待測片的磁化性質。若以所施加之外加磁場與試片之磁化狀態作圖，則可以得到待測片之磁滯曲線。
5. 收費標準：(*本儀器僅限物理所內部計畫;並不對外開放。)
   • 每單位時數/費用：500 NTD/1hr (*收費標準將來可能依實際使用情形彈性調整，不另行通知。)
   • 時段收費：1,000 NTD/每時段 →本儀器僅限物理所內部計畫;並不對外開放。
   • 僅限物理所內部計畫。
   • 由中央研究院物理所量子材料公用實驗室管理單位，依規定結算使用者之使用費用由物理所內PI付費。
   • 本單位將從PI人之業務費用配額之中，將應分攤之費用轉至本單位。若PI未依規定付費，本中心將停止其使用權，直至所欠費用繳清為止。
