SQUID

【儀器管理員】Mukesh / Mukesh@gate.sinica.edu.tw

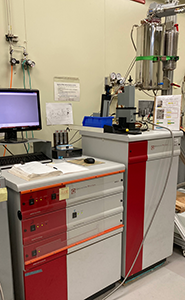

1. 儀器全名：超導量子干涉磁量儀 Superconducting Quantum Interference Device Magnetometer(SQUID) (型號：MPMS-XL)
2. 儀器位置：中央研院物理所B1H室 →本室內儀器僅限物理所內部計畫;並不對外開放。
3. 儀器規格：
   • 外加磁場：±7T
   • 溫度區間：1.8K~400K
   • 頻率區間：0.01Hz~1000Hz
   • 振幅大小：0.001Oe~3.925Oe
   • 溫度控制：持續在1.8 K維持一小時以上，可於1.8K至350 K變溫
   • 磁場：0~±7 Tesla
   • 超低磁場：可準確至0.05 gauss
   • The Quantum Design SQUID VSM Sample environment controls
     include fields up to ± 9 tesla and temperature range of 1.8 -400K
   • 磁化率M-T
   • 磁滯曲線M-H
   • AC量測χac-T
   • 異軸向性磁化率測量
   • 超低磁場精密測量(準確至0.05高斯)
4. 系統功能簡介：
   • 超導量子干涉元件(SQUID)是一種靈敏的磁性元件，對磁場非常敏感。利用超導量子干涉元件做成的磁量儀，稱為超導量子干涉磁量儀(SQUID Magnetometer)。
   • 超導量子干涉磁量儀有非常好的靈敏度，由Quantum Design公司製作的超導量子干涉磁量儀，使用傳統的步進測量方式，測量的標準差一般可達到10^-7emu，如果使用讓樣品做往復運動的測量方式(RSO)，標準差可以達到10^-8emu。
5. 收費標準：(*本儀器僅限物理所內部計畫;並不對外開放。)
   • 每單位時數/費用：400 NTD/1hr (*收費標準將來可能依實際使用情形彈性調整，不另行通知。)
   • 時段收費：
     • 2,400 NTD/Session 1 →本儀器僅限物理所內部計畫;並不對外開放。
     • 2,400 NTD/Session 2 →本儀器僅限物理所內部計畫;並不對外開放。
     • 4,800 NTD/Session 3 →本儀器僅限物理所內部計畫;並不對外開放。
   • 僅限物理所內部計畫。
   • 由中央研究院物理所量子材料公用實驗室管理單位，依規定結算使用者之使用費用由物理所內PI付費。
   • 本單位將從PI人之業務費用配額之中，將應分攤之費用轉至本單位。若PI未依規定付費，本中心將停止其使用權，直至所欠費用繳清為止。
